Ein netzunabhängiger Wechselrichter ist eine entscheidende Komponente in netzunabhängigen Solarstromsystemen und ermöglicht die Umwandlung von Gleichstrom (DC) aus Batterien oder Solarmodulen in Wechselstrom (AC), der zur Stromversorgung verschiedener Haushaltsgeräte und elektronischer Geräte verwendet werden kann. Als Anbieter von netzunabhängigen Wechselrichtern werde ich oft nach der Funktionsweise dieser Wechselrichter gefragt. In diesem Blogbeitrag erkläre ich die Grundprinzipien und Komponenten eines Inselnetz-Wechselrichters und gebe einige Einblicke in seine Funktionsweise.
Grundprinzipien eines Inselnetz-Wechselrichters
Die Hauptfunktion eines netzunabhängigen Wechselrichters besteht darin, Gleichstrom in Wechselstrom umzuwandeln. Diese Umstellung ist notwendig, da die meisten Haushaltsgeräte und elektronischen Geräte für den Betrieb mit Wechselstrom ausgelegt sind, während Solarmodule und Batterien typischerweise Gleichstrom erzeugen. Der Prozess der Umwandlung von Gleichstrom in Wechselstrom umfasst mehrere wichtige Schritte, darunter:
DC-Eingang
Der netzunabhängige Wechselrichter erhält Gleichstrom von einer Batteriebank oder Solarmodulen. Die Gleichspannungs- und Stromstärken hängen von der spezifischen Konfiguration des Stromversorgungssystems ab. Beispielsweise kann eine typische 12-V- oder 24-V-Batteriebank den Gleichstromeingang für den Wechselrichter bereitstellen.
Inversionsprozess
Im Wechselrichter wird der Gleichstrom zunächst mithilfe einer leistungselektronischen Schaltung, einer sogenannten Wechselrichterbrücke, in einen hochfrequenten Wechselstrom (AC) umgewandelt. Die Wechselrichterbrücke besteht aus Halbleiterschaltern, beispielsweise Bipolartransistoren mit isoliertem Gate (IGBTs) oder Metalloxid-Halbleiter-Feldeffekttransistoren (MOSFETs), die von einem Mikrocontroller oder einer speziellen Wechselrichtersteuerschaltung gesteuert werden.
Das von der Wechselrichterbrücke erzeugte hochfrequente Wechselstromsignal wird dann durch einen Transformator geleitet. Der Transformator erhöht oder senkt die Spannung des hochfrequenten Wechselstromsignals auf den gewünschten Ausgangsspannungspegel. In einer typischen Haushaltsanwendung beträgt die Ausgangsspannung beispielsweise normalerweise 120 V oder 230 V Wechselstrom.
Filterung und Regulierung
Nach der Spannungsumwandlung wird das hochfrequente Wechselstromsignal gefiltert, um unerwünschte Oberwellen und Rauschen zu entfernen. Eine Filterschaltung, die typischerweise aus Induktivitäten und Kondensatoren besteht, wird verwendet, um die Wechselstromwellenform zu glätten und sicherzustellen, dass sie den erforderlichen elektrischen Standards entspricht.
Zusätzlich zur Filterung regelt der Wechselrichter auch die Ausgangsspannung und -frequenz, um eine stabile und konsistente Stromversorgung aufrechtzuerhalten. Dies wird durch ein Feedback-Kontrollsystem erreicht, das die Ausgangsspannung und -frequenz kontinuierlich überwacht und den Betrieb der Wechselrichterbrücke entsprechend anpasst.
AC-Ausgang
Schließlich wird der gefilterte und geregelte Wechselstrom vom Wechselrichter ausgegeben und kann zur Stromversorgung verschiedener elektrischer Verbraucher wie Lampen, Kühlschränke, Fernseher und anderer Haushaltsgeräte verwendet werden.
Komponenten eines Inselnetz-Wechselrichters
Ein netzunabhängiger Wechselrichter besteht aus mehreren Schlüsselkomponenten, die zusammenarbeiten, um den DC-zu-AC-Umwandlungsprozess durchzuführen. Zu diesen Komponenten gehören:
Wechselrichterbrücke
Wie bereits erwähnt, ist die Wechselrichterbrücke das Herzstück des Inselnetz-Wechselrichters. Es ist für die Umwandlung der Gleichstromleistung in ein hochfrequentes Wechselstromsignal verantwortlich. Die Wechselrichterbrücke besteht typischerweise aus mehreren Halbleiterschaltern, die in einer bestimmten Konfiguration angeordnet sind, beispielsweise einer Vollbrücken- oder Halbbrückentopologie.
Transformator
Der Transformator wird verwendet, um die Spannung des von der Wechselrichterbrücke erzeugten hochfrequenten Wechselstromsignals zu erhöhen oder zu verringern. Es ist eine wesentliche Komponente, um die Ausgangsspannung des Wechselrichters an die Anforderungen der elektrischen Verbraucher anzupassen.
Filterkreislauf
Die Filterschaltung dient dazu, unerwünschte Oberwellen und Rauschen aus dem hochfrequenten Wechselstromsignal zu entfernen. Es besteht typischerweise aus Induktivitäten und Kondensatoren, die in einer bestimmten Konfiguration angeordnet sind, um die gewünschten Filtereigenschaften bereitzustellen.
Steuerkreis
Der Steuerkreis ist für die Steuerung des Betriebs der Wechselrichterbrücke und die Regelung der Ausgangsspannung und -frequenz verantwortlich. Es besteht typischerweise aus einem Mikrocontroller oder einem speziellen Wechselrichter-Steuerchip, der die Eingangs- und Ausgangssignale überwacht und den Betrieb der Wechselrichterbrücke entsprechend anpasst.
Batterieladegerät (optional)
Einige Inselwechselrichter verfügen auch über ein integriertes Batterieladegerät. Das Batterieladegerät dient zum Laden der Batteriebank über eine externe Stromquelle, beispielsweise einen Generator oder das Netz. Diese Funktion ist nützlich, um sicherzustellen, dass die Batteriebank immer vollständig geladen ist und bei Bedarf Strom liefern kann.
Arten von netzunabhängigen Wechselrichtern
Auf dem Markt sind verschiedene Arten von netzunabhängigen Wechselrichtern erhältlich, von denen jede ihre eigenen einzigartigen Eigenschaften und Vorteile aufweist. Zu den gängigsten Arten von netzunabhängigen Wechselrichtern gehören:
Reine Sinus-Wechselrichter

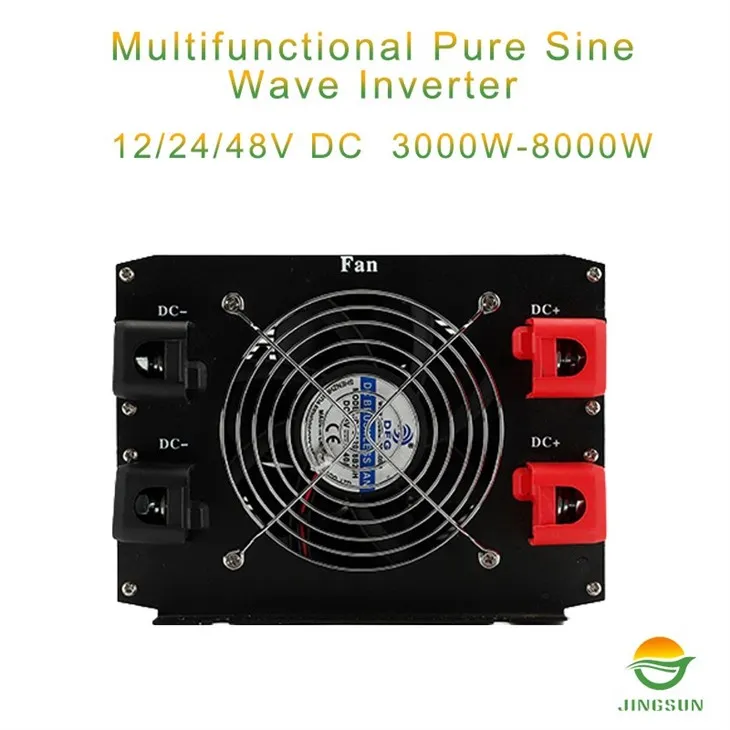

Reine Sinuswellen-Wechselrichter erzeugen eine hochwertige AC-Ausgangswellenform, die der Wellenform des öffentlichen Stromnetzes sehr ähnlich ist. Dieser Wechselrichtertyp eignet sich für die Stromversorgung empfindlicher elektronischer Geräte wie Computer, Fernseher und medizinischer Geräte, die eine saubere und stabile Stromversorgung benötigen. Sie können sich unsere ansehen8000 W reiner Sinus-Wechselrichterfür eine leistungsstarke Lösung mit reiner Sinuswelle.
Modifizierte Sinus-Wechselrichter
Modifizierte Sinuswellen-Wechselrichter erzeugen im Vergleich zu reinen Sinuswellen-Wechselrichtern eine weniger glatte AC-Ausgangswellenform. Obwohl sie kostengünstiger sind und häufiger verwendet werden, eignen sie sich möglicherweise nicht für die Stromversorgung bestimmter empfindlicher elektronischer Geräte. Sie eignen sich jedoch weiterhin für die Stromversorgung der meisten gängigen Haushaltsgeräte wie Lampen, Ventilatoren und Kühlschränke.
Hochfrequenz-Wechselrichter
Hochfrequenzwechselrichter arbeiten im Vergleich zu herkömmlichen Wechselrichtern mit einer höheren Schaltfrequenz. Dadurch können sie kleiner, leichter und effizienter sein. UnserHochfrequenz-Wechselrichter mit reiner Sinuswelleist ein großartiges Beispiel für einen leistungsstarken Hochfrequenz-Wechselrichter.
Dreiphasen-Wechselrichter

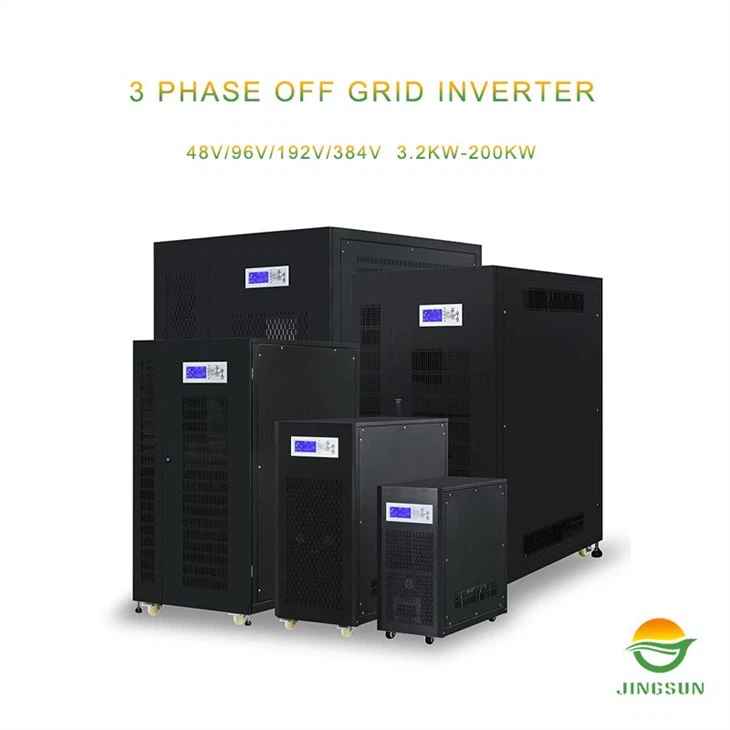

Dreiphasige Wechselrichter werden in größeren netzunabhängigen Stromversorgungssystemen eingesetzt, die eine dreiphasige Stromversorgung benötigen. Sie werden häufig in industriellen und kommerziellen Anwendungen sowie in einigen großen Wohnanlagen eingesetzt. Wenn Sie nach einer dreiphasigen Lösung suchen, ist unsereNetzunabhängiger 3-Phasen-Wechselrichterist eine zuverlässige Option.
Betrieb und Wartung von Inselnetz-Wechselrichtern
Der ordnungsgemäße Betrieb und die ordnungsgemäße Wartung von Inselwechselrichtern sind für die Gewährleistung ihrer zuverlässigen Leistung und Langlebigkeit von entscheidender Bedeutung. Hier einige wichtige Tipps für den Betrieb und die Wartung eines Inselnetz-Wechselrichters:
Installation
Stellen Sie sicher, dass der Wechselrichter an einem gut belüfteten Ort ohne direkte Sonneneinstrahlung, Wärmequellen und Feuchtigkeit installiert wird. Befolgen Sie sorgfältig die Installationsanweisungen des Herstellers, um eine ordnungsgemäße Verkabelung und Erdung sicherzustellen.
Batteriemanagement
Das richtige Batteriemanagement ist entscheidend für die Leistung und Lebensdauer des Wechselrichters. Achten Sie darauf, hochwertige Akkus zu verwenden und befolgen Sie die Empfehlungen des Herstellers zum Laden und Entladen. Überprüfen Sie regelmäßig die Batteriespannung und den Elektrolytstand (bei Blei-Säure-Batterien), um sicherzustellen, dass sie im empfohlenen Bereich liegen.
Lastmanagement
Vermeiden Sie eine Überlastung des Wechselrichters durch Überschreiten seiner Nennleistung. Berechnen Sie unbedingt den Gesamtstromverbrauch aller an den Wechselrichter angeschlossenen elektrischen Verbraucher und wählen Sie einen Wechselrichter mit ausreichender Nennleistung.
Regelmäßige Inspektion
Überprüfen Sie den Wechselrichter regelmäßig auf Anzeichen von Schäden, wie z. B. lose Anschlüsse, beschädigte Kabel oder Überhitzung. Überprüfen Sie die Kühlventilatoren und Lüftungsschlitze, um sicherzustellen, dass sie sauber und frei von Hindernissen sind.
Software-Updates
Bei einigen netzunabhängigen Wechselrichtern sind möglicherweise Softwareaktualisierungen erforderlich, um ihre Leistung und Funktionalität zu verbessern. Suchen Sie regelmäßig auf der Website des Herstellers nach Software-Updates und befolgen Sie die Anweisungen zur Installation.
Abschluss
Netzunabhängige Wechselrichter spielen in netzunabhängigen Solarstromsystemen eine wichtige Rolle, indem sie Gleichstrom in Wechselstrom umwandeln, der zur Versorgung verschiedener elektrischer Lasten verwendet werden kann. Um den richtigen Wechselrichter für Ihre spezifischen Anforderungen auszuwählen, ist es wichtig zu verstehen, wie diese Wechselrichter funktionieren und welche verschiedenen Typen verfügbar sind. Als Anbieter von netzunabhängigen Wechselrichtern sind wir bestrebt, qualitativ hochwertige Wechselrichter anzubieten, die zuverlässig, effizient und einfach zu bedienen sind.
Wenn Sie Interesse am Kauf eines Inselnetz-Wechselrichters haben oder Fragen zu unseren Produkten haben, können Sie uns gerne für weitere Informationen kontaktieren. Wir freuen uns darauf, Ihre Anforderungen zu besprechen und Ihnen dabei zu helfen, die perfekte Lösung für Ihren netzunabhängigen Strombedarf zu finden.
Referenzen
- „Solarstromsysteme: Design, Installation und Wartung“ von John Doe
- „Inverter Technology Handbook“ von Jane Smith
- Herstellerdokumentation für Inselnetz-Wechselrichter
